1、概述
三輥閘是人流通道的控制設備。用于人員出、入口需要進行控制的地方，如飯堂、賓館、博物館、體育館、俱樂部、地鐵、車站、碼頭等場所。三輥閘的使用可以使人流有序的通過通道。
三輥閘與IC卡讀寫器結合，便構成智能三輥閘；智能三輥閘與計算機、門禁考勤收費管理軟件結合，構成智能三輥閘綜合管理系統，可以實現門禁、考勤、限流等功能,還有收費功能。
本三輥閘管理系統可用于小區、廠房、大廈、飯堂等通道處，可以完成員工持卡通行管制、上下班考勤、就餐等各種管理功能。
2、系統結構
萬邦智能三輥閘管理系統主要由計算機/打印機、智能讀卡部分、智能三輥閘、智能卡及管理軟件等組成。計算機與智能三輥閘之間采用RS485總線結構通訊，通訊距離可達1.2KM，單臺計算機可接255個單向智能三輥閘。智能三輥閘，既可聯網運行，又可脫機運行。系統拓撲圖如下：
3、萬邦通道三輥閘優勢
通道三輥閘智能管理系統配有兩個讀卡窗，可與各種讀頭掛接。采用非接觸式智能技術，研制開發的智能系統，與其它系統相比較，其優勢在于：
(1) 智能IC卡：系統采用非接觸式智能卡，又稱射頻卡，成功的解決了一卡多用、保密、無磨損、操作簡便等多種問題，大大提高了系統的實用性。
(2) 擴容方便：計算機與智能三輥閘采用RS485總線通訊，因此擴容方便。即當安裝了相應的控制系統后，根據需要，若須增加智能三輥閘數量，硬件僅須增加相應的智能三輥閘，軟件對新增設備進行設置即可。
(3) 脫機運行：智能三輥閘不僅可與計算機連網運行，而且還可以脫機工作。智能三輥閘根據系統下載的參數，自動判斷IC卡是否有效，決定是否開閘，并把開閘記錄存于存儲器中。
(4) 可隨意配用智能讀卡部分，采用光學原理控制轉軸轉動，對所接收的信號延時沒有要求，轉過后立即復位；斷電落桿/手動落桿可選。
(5) 控制主辦帶有RS485通訊接口，可擴展成通過軟件直接控制三輥閘工作，便于大型通道系統集中統一管理和控制。
(6) 具有計數功能，通過外接條屏顯示可方便管理人流量。
4、系統功能特點
l 方便快捷：讀卡進出，一揮而就。用授權的IC卡，在智能三輥閘讀寫器前一晃，即可完成三輥閘開閘放行及收費記錄工作，讀卡無方向性，讀寫時間0.1秒，方便快捷。
l 安全保密：IC卡與IC卡讀寫器之間通信，采用三重認證技術相互確認，數碼技術、密鑰算法，授權發行，即IC卡僅能在本系統適用，安全保密。
l 可靠性：IC卡射頻感應，穩定可靠，自身具判斷、思考能力。
l 靈活性：系統可靈活設置進出管制人員權限、時間段控制、持卡人的有效性及黑名單掛失、增加卡等功能。
l 多用性：通過授權，用戶卡可用于停車、考勤、門禁、巡更、消費等“一卡通”管理，輕松實現一卡多用。
l 簡單性：安裝容易、接線簡單，軟件全中文界面，操作方便。
5、硬件介紹
5.1、智能讀卡部分
智能讀卡部分主要由：射頻讀卡器、控制器組成，主要起讀取用戶卡的信息，辨別卡的合法性，同時發出是否開閘的指令。
5.1.1讀寫器的主要技術指標
l CPU：AT89C52，8K EEPROM
l 射頻載設頻率：13.56MHz
l 射頻卡讀寫操作有效范圍：100mm
l 通訊接口：標準485接口/標準232接口
l 數據傳輸率：9600 bit/s
l 訪問射頻卡通訊速率：106K bit/s
l 單電源供電12V
l 安全性：三次相互認證（ISO/IEC DIS9798-2）通訊過程中所有數據均加密,以防止信號截取傳輸密碼，寫保護
l 典型處理時間：典型交易過程＜100ms
l 工作溫度：-15℃～+70℃
l 環境濕度：10%～90%
l 卡片處息容量：8K bit
l 支持C語言、WINDOWS、FOXPRO等低層函數庫調用
5.1.2控制器主要技術指標
采用門禁控制主機可控制單向或雙向讀卡通行，參數功能如下：
Ø 可接2個讀卡器（兼容HID、Motorola等各種品牌的標準Wiegand-26格式讀卡器）
Ø 可控制兩個門的單進或一個門的進出控制，可實現反潛回功能
Ø 二組電鎖繼電器及一組報警電平信號輸出
Ø 出門按鈕受時區控制
Ø 管理3000張有效卡，脫機存儲10000條出入記錄
Ø 具有門無故開啟報警、門開延時報警功能，脫機可存儲100條報警記錄
Ø 可設16種時區、每個時區按周計劃設置、每天最多可設四個時段
Ø 定時自動開/關門、遙控開/關門
Ø RS485通訊，19200bps，最多可接64個控制器（128個可選）
Ø 通過不同的應用軟件，可兼做考勤機、巡更控制器
Ø 外形小巧美觀，帶通訊及電源指示燈
Ø 插拔式接線座，安裝方便
5.2、智能卡
智能卡大致可分為：ID、IC卡兩大類；根據不同的功能要求可選配不同的卡。
智能可讀寫IC卡的電氣是部分由天線和控制部分CPU組成（用PVC封裝）?？ㄆ奶炀€是只有幾組繞線的線圈封裝在卡片中，卡片內有一個高速（106KB波特率）的接口，16個控制單元讀寫器向卡發一組固定頻率的電磁波，卡片內有一個LC串聯諧振電路，其頻率與讀寫器發射的頻率相同，在電磁波的激勵下，LC諧振電路產生共振，從而使電容內有了電荷。在這個電容的另一端，接有一個單向導通的電子泵，將電容內的電荷送到另一電容內儲存，當所積累的電荷達到一定電壓時，此電容可做為電源為其它電路提供工作電壓，將卡內數據發射出去或接取讀寫器的數據。
智能一卡通管理系統所采用的IC/ID卡為非接觸式智能卡，根據系統中卡的不同權限和作用，可將卡分為以下幾類：
l
系統授權卡
系統授權卡由系統制造商提供，隨三輥閘管理系統發行，在系統中擁有最高權限，供高級管理人員進入系統登錄使用。在使用系統授權卡進入系統后，可執行系統參數設定、系統初始化等所有功能，同時可發行操作卡。
l
系統操作卡
系統操作卡為一般管理人員上機操作進入系統的憑證，可以執行授權的功能，管理該系統的日常工作。
l
員工卡
員工卡為普通人員使用，用于普通人員開啟智能三輥閘，進行考勤或在食堂就餐等.
5.3、智能三輥閘
整個產品外形采用進口不銹鋼板沖壓成型， 造型美觀大方，防銹、耐用，能抵抗外力破壞。長方形機箱與通道閘桿構成的通道可為出 入人員提供有序文明的 通 行方式，杜絕非法出入，并在緊急情況下快速控制落桿或收桿。
◇ 結構：框架結構/不銹鋼外殼
◇ 生產工藝：全電腦數控激光切割機生產
◇ 閘桿長：500(mm)
◇ 閘桿最大承受力：80Kg
◇ 閘桿工作驅動力：3Kg
◇ 閘桿傳動方式：數字方式
◇ 閘桿轉向：單向、雙向（可選）
◇ 燈光提示：通行狀態指示
◇ 工作機芯：24V /20W德國技術國產馬達
◇ 采用光學工作原理，對輸入控制信號沒有延時要求
◇ 控制板帶有計數功能，LED數字顯示功能(可選)
◇ 工作環境：室內、室外
◇ 溫度：-40℃ ～ 70℃
◇ 應急措施：自動/手動落桿(可選)
◇ 感應卡讀卡口尺寸：配帶標準安裝支架，或度身定做
◇ 開閘時間：0.2秒
◇ 通行速度：30人/分鐘
◇ 輸入接口：+12V電平信號 或 繼電器開關信號
5.3.1分類
萬邦智能全自動三輥閘的外表面均為高級不銹鋼材料，按其外形來分，可分為
立式和橋式兩種。
5.3.2組成
立式三輥閘和橋式三輥閘只是其外觀形狀不同,其原理及組成部分基本相同。它主要由骨架、旋轉機頭、轉向桿、不銹鋼蒙皮及電路板部分組成。如果再配上智能IC卡讀寫器，則為全自動智能三輥閘。
5.3.3基本原理：
全自動智能三輥閘由單片機控制，配套、安裝智能IC卡閱讀器，讀寫時，讀寫模塊自動識別IC卡的身份、有效日期、儲值量等信息，通過雙向讀寫，確認有效，則信號顯示準予進出，同時卡上信息與通行記錄存入單片機中，該信息可通過通信線直接輸入計算機。

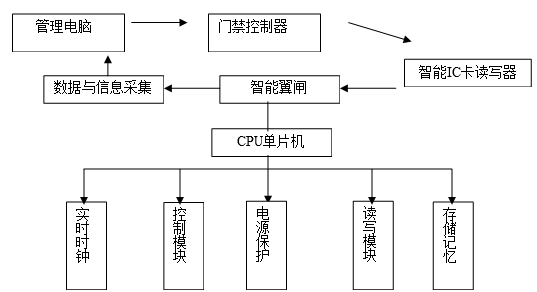

5.4 系統工作流程
